Weiße Holzschiebetüren unter Dachschräge
BS-Komplett Rahmentyp F Drempelset Aluminium
Produktnummer: 10719
(5)
Für Dachschrägen / Drempel geeignet
Holzfüllungen in Dekor Weiß 10 mm inklusive
Inkl. Schienen, Griffprofile, Drempelhalter und Rollen
Maximales Flügelmaß 1022 x 1288 mm
1. Welche Flügelanzahl und Schienenlänge benötigen Sie?
2. Welche Schienen- und Profilfarbe wünschen Sie?
So einfach geht`s!
2
Maße berechnen
Mit dem Bausatzrechner können Sie sich die Zuschnitts-Maße für die Profile und Füllungen gemäß Ihrer lichten Maße berechnen lassen.
Produktinformationen
Produktinfos
Montage
Packinfos
Lieferumfang
FAQ
Bausatz-Rechner
Technische Daten - BS-Komplett Rahmentyp F Drempelset Aluminium
Anwendungen | Drempeltüren für Dachschrägen |
Systemart | Bodensystem (Gewicht lastet unten) |
| Inkl. Holzfüllungen, Schienen, Rahmenprofile, Dachschrägenhalterungen und Rollen |
Schienentiefe | 2-läufige Deckenschiene: 78 mm, |
Schienen- und Profilfarbe | Aluminium eloxiert, Weiß oder Schwarz |
Schienenlänge | 2000 oder 3000 mm |
Anzahl der Türflügel | 2 oder 3 (Pro Bausatz ist alles für 2 oder 3 Flügel enthalten) |
Maximale Flügelbreite | 1022 mm |
Maximale Flügelhöhe | 1288 mm |
Maximale lichte Höhe (Oberkante obere Schiene bis Fertigfußboden) | 1328 mm |
| Rahmentyp F | Griffleiste welche asymmetrisch aufgebaut ist |
Enthaltener Füllungstyp | Melaminharzbeschichtete Spanplatte |
Gewicht | Ca. 10 Kg je Tür |
Komplett-Schiebetürbausatz mit Aluminiumrahmen für Dachschrägen (Kniestock- Drempel)
Sie erhalten hier die Holzfüllungen, die Laufschienen, die umlaufenden Rahmenprofile, die Dachschrägenhalterungen und die Rollenbeschläge inkl. Positionsfinder.
Hier ist also alles für 2 Flügel und 2 Meter Schienen oder 3 Flügel und 3 Meter Schienen enthalten.
Falls Ihr Öffnung breiter als 2 Meter ist, können Sie einfach mehrere Sets bestellen, Das System ist beliebig erweiterbar. Die Laufeigenschaft wird hierbei nicht beeinträchtigt.
Mit diesem Komplettbausatz können Sie ganz einfach in Ihrer Dachschräge Stauraum schaffen.
Wie gehe ich am besten vor? (Von Planung bis Montage)
Aufmaß
Messen Sie zunächst Ihre Öffnung, wo Sie die Schiebetüren einsetzen möchten - Von Wand zu Wand und von Fußboden bis zu dem Punkt, wo die obere Laufschiene montiert wird. (Fertigfußboden bis Oberkante der oberen Laufschiene)
Falls die obere Laufschiene direkt an der Dachschräge befestigt wird, müssen Sie noch daran denken dass oberhalb der Schiene die Dachschrägenhalterungen montiert werden, welche im Lieferumfang enthalten sind.
Wir empfehlen die Öffnung jeweils an 3 Stellen zu messen. Sie müssen sich jeweils nach dem kleinsten Maß richten.Bestellung
Sie können sich oben diesen Bausatz individuell zusammenstellen.
Folgende Auswahlmöglichkeiten haben Sie hier:
- Flügelanzahl und Schienenlänge
- Schienen- und Profilfarbe
Falls Sie eine breitere Länge als 3 Meter haben sollten, können die Bausätze auch beliebig erweitert werden. Wenn Sie zum Beispiel eine Breite von 4 Metern haben, können Sie einfach 2 x das 2 Flügel 2 Meter Set bestellen.
Diesen Bausatz können Sie ganz bequem online bestellen.
Optional können Sie noch passendes Zubehör dazu bestellen, welches Sie oben auf der Artikelseite finden.Zuschnitts-Maße berechnen
Sie erhalten die Profile und Holzfüllungen in Fix-Maßen. Diese müssten von Ihnen noch passend zugeschnitten werden.
Wie Sie die Profile und Holzfüllungen gemäß Ihren lichten Maßen zuschneiden müssen, entnehmen Sie dem Bausatz Rechner oder die Montageanleitung. (Finden Sie auf der Artikelseite)
Sie finden oben auf der Artikelseite den Bausatz Rechner. In diesem Rechner können Sie Ihre lichten Maße eintragen und Ihnen werden die Zuschnitts-Maße für die Profile und Füllungen berechnet.Montage
Sie müssen zunächst ggfs. die Laufschienen, die Profile und Türfüllungen gemäß der o.g. Berechnungen zuschneiden.
Anschließend werden die Laufschienen an der Dachschräge befestigt, die Rahmenprofile werden umlaufend an der Türfüllung montiert, die Rollenbeschläge werden angebracht und anschließend werden die Türen eingesetzt.
Im Reiter "Montage" finden Sie hierzu eine passende Montageanleitung und ein Montagevideo.
Bei Rückfragen können Sie uns gerne jederzeit kontaktieren.
Montagevideo und -anleitungen - BS-Komplett Rahmentyp F Drempelset Aluminium
Montage- und Erklärvideos
Packstücke - BS-Komplett Rahmentyp F Drempelset Aluminium
Für die ausgewählte Produktvariante erhalten Sie 2 Packstück(e) mit den angegebenen Maßen und Gewichten.
Packstück 1

L: 2050 mm
B: 110 mm
T: 110 mm
5 kg
Packstück 2

L: 1320 mm
B: 50 mm
T: 1050 mm
20 kg
Lieferumfang pro Bausatz (2 Flügel, 2000 mm):
- 1 × 2-läufige Deckenschiene Aluminium, 2000 mm
- 1 × 2-läufige Bodenschiene Aluminium, 2000 mm
- 2 × Oberes Querprofil Aluminium
- 2 × Unteres Querprofil Aluminium

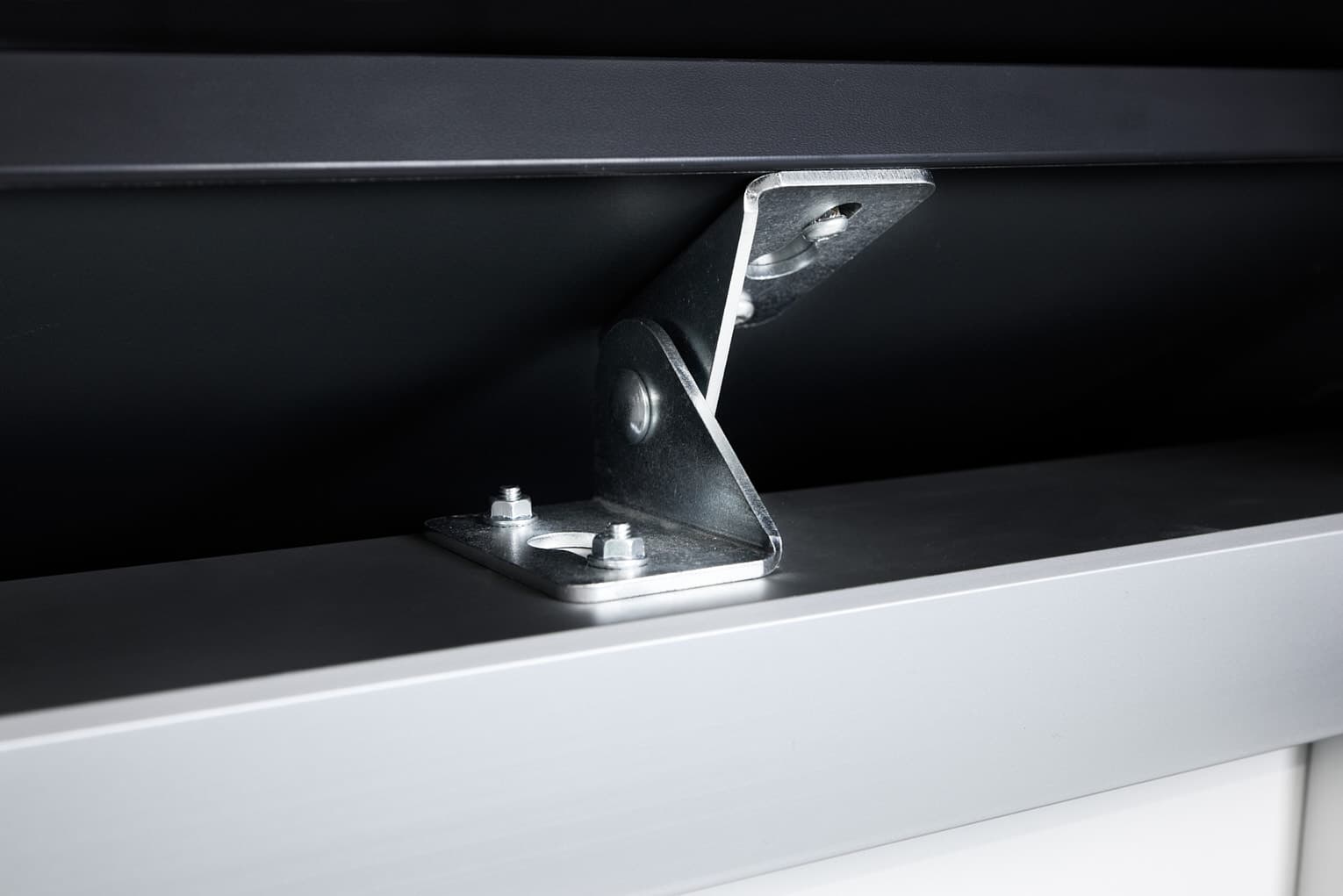

- 3 × Dachschräghalter zur Montage Drempel/Kniestock
- 4 × Obere Laufwagen
- 4 × Untere Laufwagen
- 2 × Füllung in Dekor Weiß
- 1 × Schraubenset
Lieferumfang pro Bausatz (3 Flügel, 3000 mm):
- 1 × 2-läufige Deckenschiene Aluminium, 3000 mm
- 1 × 2-läufige Bodenschiene Aluminium, 3000 mm
- 3 × Oberes Querprofil Aluminium
- 3 × Unteres Querprofil Aluminium
- 4 × Dachschräghalter zur Montage Drempel/Kniestock
- 6 × Obere Laufwagen
- 6 × Untere Laufwagen
- 3 × Füllung in Dekor Weiß
- 1 × Schraubenset
Produktfragen rund um BS-Komplett Rahmentyp F Drempelset Aluminium
Die 2-läufige Deckenschiene ist 78 mm breit und 40 mm hoch.
Die 2-läufige Bodenschiene ist 68 mm breit und 7 mm hoch.
Die lichte Höhe wird immer von Oberkante der oberen Laufschiene bis Unterkante der Bodenschiene gemessen.
Bedenken Sie, dass oberhalb ggfs. noch die Dachschrägenhalterungen montiert werden, sofern die Schiene an der Dachschräge montiert werden soll.
Die Laufschienen und Profile sind Aluminium eloxiert.
Es handelt sich hierbei um melaminharzbeschichtete Spanplatten, welche 10 mm stark sind.
Die Türen sind beidseitig mit einer dunkelgrauen, seidenmatten Beschichtung versehen.
Der Hersteller ist Egger. Der Farbton lautet: W960 ST9 Classic Weiß
Das ist kein Problem. Die Bausätze können beliebig erweitert werden.
Sofern Sie also zum Beispiel eine Breite von 4000 mm haben, können Sie einfach 2 Sets bestellen. Die Schienen können problemlos aneinander montiert werden. Die Laufeigenschaft wird hier nicht beeinträchtigt.
Sofern nichts von Ihnen zugeschnitten wird, beträgt das maximale Flügelmaß 1022 x 1288 mm.
Die maximale lichte Breite für ein Set sollte dementsprechend 2031 mm sein. (Wir empfehlen eine Überlappung von mindestens 13 mm.)
Die maximale lichte Höhe (Oberkante obere Schiene bis Fertigfußboden) sollte bei 1328 mm liegen. Die Türen sollten aufgrund der Rollen und Schienen 4 cm kleiner als die lichte Höhe sein.
