BS-Komplett U als Drempelset

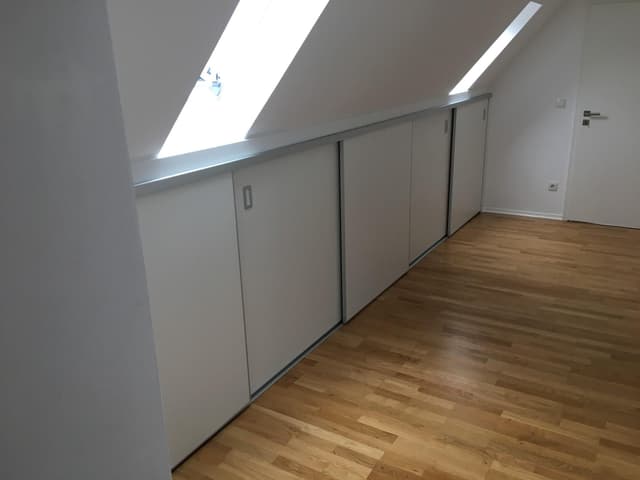

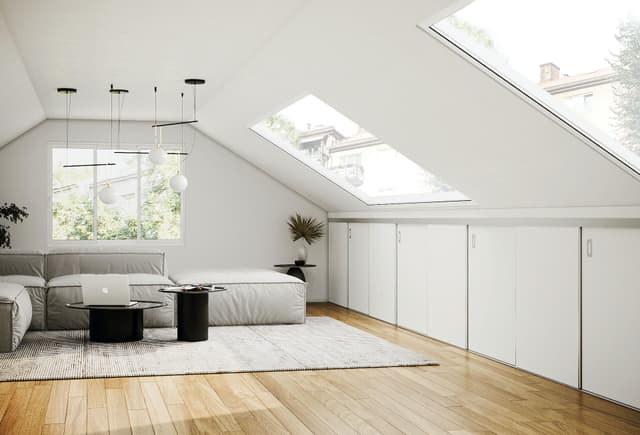

Weiße Holzschiebetüren mit U-Profilen unter Dachschrägen
inkl. MwSt. und kostenlosem Versand auf deutschem Festland
Lieferzeit ca. 5 Werktage
Produktdetails:
- Komplettbausatz für Dachschrägen (Kniestock) für 2 oder 3 Türflügel
- Holzfüllungen in Dekor Weiß - 1030 x 1350 x 19 mm enthalten
- Maximale lichte Maße: 2000/3000 x 1390 mm
- Inkl. Rollenbeschläge, Dachschrägenhalter, U-Profile, Griffe und Schienen in 2 Meter oder 3 Meter
- Die Holzfüllungen und Schienen sind problemlos kürzbar und erweiterbar
- Anwendungsfall: Drempel/ Kniestock
Passendes Zubehör zu Ihrer Schiebetür
Der hibitaro Bausatz-Rechner - Der einfache Weg zur DIY-Schiebetür
Ganz einfach Maße eingeben, Einkaufsliste und Maße für den bauseitigen Zuschnitt errechnen lassen, bestellen und zu Hause montieren!
1. Einbaudaten eingeben
Einfach oben die entsprechenden Parameter / Stückzahlen auswählen und Ihre passende Türenbestellung aufgeben!
3. Für Ihre Montage
Diese Daten sind für den Zuschnitt zu Hause gedacht und werden nicht an uns übertragen
| Variable | Errechneter Wert |
|---|
Alle Produktdetails
Wir liefern die Türfüllungen, die Rollenbeschläge , die umlaufenden U-Profile, die Türgriffe, die Dachschrägenhalter und die Schienen.
Technische Daten für den Schiebetür-Bausatz BS Komplett U als Drempelset:
| Anwendungen | Drempel/ Kniestock - hintere Dachschrägen |
| Systemart | Bodensystem |
| Bausatzart | Inkl. Rollenbeschlag, ohne Türfüllung, ohne Rahmenprofil |
| Laufschienenlänge | 2000 mm |
| Schienenmaterial | Aluminium eloxiert |
| Schienentiefe | Deckenschiene: 77,8 mm, Bodenschiene 68 mm |
| Maximale Flügelhöhe | 1350 mm |
| Maximale Flügelbreite | 1030 mm |
| Füllungstypen | Melamin beschichtete Spanplatte in Weiß |
| Füllungsstärke | 19 mm |
| Flügelanzahl | 2 |
| Profilfarbe | - |
| Tragkraft | - |
Lieferumfang pro Bausatz:
2 x Türflügel in Dekor Weiß - Maße: 1030 x 1350 x 19 mm - Gewicht je 18,49 kg
1 x 2-läufige Deckenschiene in 2000 mm
1 x 2-läufige abgeschrägte Bodenschiene in 2000 mm
4 x U-Profile in 1350 mm
2 x U-Profil in 1000 mm
3 x Drempelhalterungen
2 x Türgriff
4 x Obere Führungsrolle
4 x Untere Laufrolle
4 x Positionsfinder
1 x Schraubenset
Wie gehe ich am besten vor? (Von der Planung bis zur Montage)
- Aufmaß
Messen Sie zunächst Ihren Raum – Von Wand zu Wand und von Dachschräge zu Boden (Am besten jeweils links und rechts, oben und unten) – Wichtig sind hier die kleinsten Maße – die Schiebetüren müssen immer nach dem kleinsten Maß zugeschnitten werden - Treffen Sie oben folgende Auswahl:
Je nachdem welche Maße Ihre Öffnung hat, können Sie oben die Anzahl der Bausätze auswählen. In einem Bausatz sind 2 Flügelsets und 2 Meter Schienen enthalten. Haben Sie also eine maximale lichte Öffnung von 2 x 1,39 Meter (B x H), wählen Sie einen Bausatz aus. Haben Sie eine breitere Öffnung, können Sie die Bausätze auch problemlos erweitern.
Ihnen werden hier die Türfüllungen, die U-Profile für die Kante, die Rollen, die Schienen inkl. Dachschrägenhalterungen und die Griffe geliefert. - Wie muss ich die Füllungen gemäß meiner Maße zuschneiden?
Wenn Sie 2 Flügel auswählen, können Sie ein maximales lichtes Maß von 2000 x 1390 mm abdecken.
Falls Ihre Maße abweichen, nutzen Sie nun den Füllungs- und Profilrechner. Hier tragen Sie Ihre lichten Maße ein und Ihnen werden alle benötigten Maße angegeben:
- Die Füllungshöhe
- Die Füllungsbreite
Alternativ können Sie mittels der Montageanleitung die Maße errechnen lassen. Nach diesen Maßen können Sie die Schienen und Türfüllungen zuschneiden.
Wichtig: Die Maße werden so errechnet, dass die Schiebetüren zwischen zwei Wänden laufen und unter die Decke montiert werden. - Montage der Schiebetüren
Unter dem Reiter "Montage" finden Sie die Montageanleitung des Schiebetür-Bausatzes.
Sie müssen die U-Profile seitlich und unten an der Türfüllung anbringen. Die Rollen oben und unten müssen angebracht und die Griffe auf die Tür geschraubt oder geklebt werden.
Die Dachschrägenhalter müssen auf der Schiene befestigt werden. Die Schienen können anschließend angebracht und die Schiebetüren eingehängt werden.
Falls Sie Rückfragen haben sollten, kontaktieren Sie uns gerne.
Dies ist ein Komplettbausatz und hier ist alles, was Sie für die Schiebetüranlage unter einer Dachschräge benötigen, enthalten.
Sie erhalten hier die Schienen inkl. Drempelhalterungen, die Türfüllungen inkl. U-Profile, die Rollen un die Griffe.
Sie haben zudem die Auswahl zwischen 2 Türflügeln / 2000 mm Schienen oder 3 Türflügeln / 3000 mm Schienen.
Das System ist beliebig erweiterbar.
Die 2-läufige obere Laufschiene ist 77,8 mm tief und 40 mm hoch.
Die Schienentiefe ist zugleich die Tiefe der gesamten Schiebetüranlage.
Wir empfehlen Ihnen die Holzplatten mit einer Kreis- oder einer Kappsäge zu kürzen.
Für die Stoßkanten werden U-Profile mitgeliefert, welche aufgeklebt werden können.
Da es eine Vielzahl unterschiedlicher Einbausituationen gibt, gibt es auch unterschiedliche Möglichkeiten, die Drempelhalter oberhalb der oberen Laufschiene zu verblenden. Die Verblendung gelingt mit handelsüblichen Materialien aus dem Baumarkt.
Eine Möglichkeit besteht aus der Verwendung eines Füllungsstücks, vor das ein passend zugeschnittenes Verblendungsstück geklebet wird. Eine andere Möglichkeit wäre das Verwenden von Winkeln um ein so zugeschnittines Verblendungsstück an die obere Schiene zu schrauben.

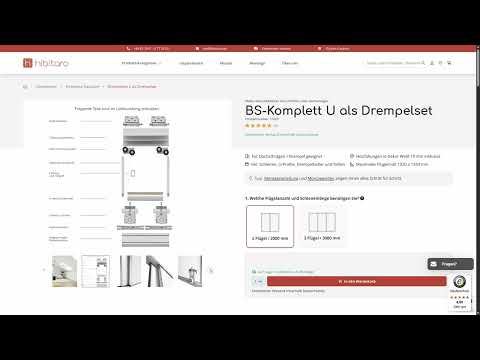

In dem folgenden Tipp & Tricks Video stellen wir diese Möglichkeiten genauer vor:
