BS-Komplett Rahmentyp B Drempelset
Aluminium-Schiebetür-Bausatz Bodensystem unter Dachschräge
inkl. MwSt. und kostenlosem Versand auf deutschem Festland
Lieferzeit ca. 5 Werktage
Produktdetails:
- Drempel-/Kniestock Schiebetürbausatz als Bodensystem für die Flügelanzahl Ihrer Wahl
- Inkl. Türfüllung, Rollenbeschlag, Aluminium-Rahmen und Schienen
- Boden- und Deckenschiene wahlweise in 2000, 3000 oder 4000 mm - kürzbar und erweiterbar
- Maximales Flügelmaß: 1035 x 1350 mm - Maximale Höhe Oberkante obere Laufschiene: 1390 mm
- Türfüllung in Dekor Weiß ist optional enthalten
- Bei eigener Füllung kann Holz von 8-10 mm, Glas: 4-6 mm eingesetzt werden
- Anwendung für Drempeltüren unter Dachschrägen
Passendes Zubehör zu Ihrer Schiebetür
Der hibitaro Bausatz-Rechner - Der einfache Weg zur DIY-Schiebetür
Ganz einfach Maße eingeben, Einkaufsliste und Maße für den bauseitigen Zuschnitt errechnen lassen, bestellen und zu Hause montieren!
1. Einbaudaten eingeben
Einfach oben die entsprechenden Parameter / Stückzahlen auswählen und Ihre passende Türenbestellung aufgeben!
3. Für Ihre Montage
Diese Daten sind für den Zuschnitt zu Hause gedacht und werden nicht an uns übertragen
| Variable | Errechneter Wert |
|---|
Alle Produktdetails
Wir liefern die Füllungen, Schienen, Rahmenprofile und die Rollenbeschläge.
Technische Daten für den Schiebetür-Bausatz BS Komfort mit Rahmentyp B als Drempelset:
| Anwendungen | Drempeltüren für untere Dachschrägen |
| Systemart | Bodensystem |
| Bausatzart | Inkl. Rollenbeschlag, inkl. Rahmenprofil, inkl. Türfüllung |
| Laufschienenlänge | 2000, 3000 oder 4000 mm |
| Schienenmaterial | Aluminium eloxiert |
| Schienentiefe | 1-läufig: Deckenschiene: 40 mm, Bodenschiene: 30 mm |
| Maximale Flügelhöhe | 1350 mm |
| Maximale Flügelbreite | 1035 mm |
| Füllungstypen | Geeignet sind Holz und Glas (Holzfüllung auswählbar) |
| Füllungsstärke | Holz: 8-10 mm, Glas: 4/6 mm (Glasdichtung wird benötigt) |
| Flügelanzahl | 1 pro Beschlag |
| Profilfarbe | Aluminium eloxiert |
| Tragkraft | Bis 50 kg pro Flügel |

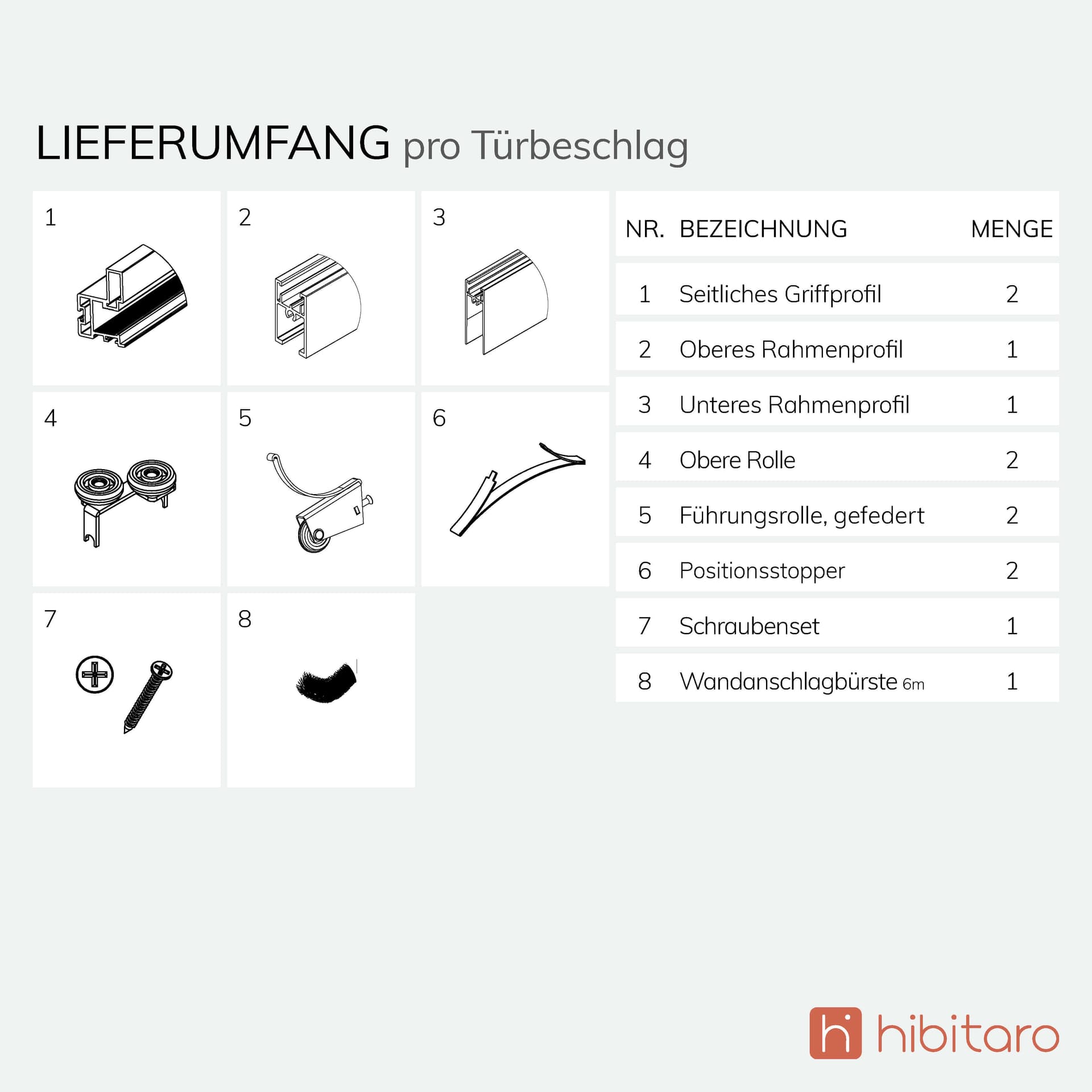

Lieferumfang pro Schienensatz:
1 x 1,2- oder 3-läufige Deckenschiene in 2000, 3000 oder 4000 mm
1 x 1, 2- oder 3-läufige, abgeschrägte Bodenschiene in 2000, 3000 oder 4000 mm
Lieferumfang pro Türbeschlag:
1 x Türblatt in Dekor Weiß 1020 x 1286 mm (Optional)
2 x Seitliches Griffprofil in 1350 mm
1 x Oberes Querprofil in 1000 mm
1 x Unteres Querprofil in 1000 mm
4 x Obere und untere Laufrollen
2 x Positionstopper
1 x Schraubenset
1 x Anschlagbürste 6 m
Wie gehe ich am besten vor? (Von der Planung bis zur Montage)
- Aufmaß
Messen Sie zunächst Ihre Dachschräge – Von Wand zu Wand und von Boden zur Oberkante der oberen Laufschiene. Sie müssen also wissen, auf welcher Höhe Sie die obere Laufschiene anbringen möchten. Bedenken Sie bitte dass oberhalb der Laufschiene noch die Dachschrägenhalterungen montiert werden müssen. Zudem werden Sie vermutlich oberhalb noch eine Verblendung anbringen. Für die Halterungen inkl. der Blende müssen Sie je nach Neigung vermutlich ca. 10 cm oberhalb der Schiene einplanen. - Treffen Sie oben folgende Auswahl:
- Flügelanzahl: Wie viele Türflügel möchten Sie einsetzen? (Maximale Flügelbreite: 1035 mm - Zur Info: MIt 2 Flügeln können Sie eine Lichte Breite von maximal 2044 mm abdecken, die maximale lichte Höhe (Boden bis Oberkante der oberen Laufschiene) sollte 1390 mm betragen.
- Schienenlänge: Welche lichte Breite haben Sie? Die Schienen können problemlos gekürzt oder erweitert werden. Zudem haben die Auswahl zwischen 1-, 2- und 3-läufigen Schienensets.
- Schienenläufigkeit: Auf wie vielen Spuren sollen die Schiebetüren laufen?
- Montageart der Bodenschiene: Möchten Sie die Bodenschiene aufkleben oder einlassen? Bei der Bodenschiene zum Aufkleben ist bereits ein doppelseitiges Klebeband angebracht. Diese Schiene wird von uns empfohlen da die Montage gegenüber der eingelassenen Schiene deutlich einfacher ist.
- Inklusive Türfüllung: Sie können auswählen, ob die Türfüllung von uns oder von Ihnen kommen soll. Wir liefern hier weiße Dekorfüllungen gemäß der Flügelanzahl mit. Falls Sie eine eigene Füllung einsetzen möchten, müssen hier "Nein (für die Verwendung eigener Füllungen)" auswählen. - Wie muss ich die Profile und die Füllungen gemäß meiner Maße zuschneiden?
Nutzen Sie nun den Füllungs- und Profilrechner. Hier tragen Sie Ihre lichten Maße ein, welche Türfüllung eingesetzt werden soll und Ihnen werden alle benötigten Maße angegeben:
- Die Füllungshöhe
- Die Füllungsbreite
- Die Breite des Querprofils
- Die Länge des aufrechten Griffprofils
Alternativ können Sie mittels der Montageanleitung die Maße errechnen lassen. Nach diesen Maßen können Sie die Profile, Schienen und Türfüllungen zuschneiden.
Wichtig: Die Maße werden so errechnet, dass die Türen zwischen zwei Wänden laufen.
Falls Sie ein füllungsteilendes Querprofil einsetzen möchten, gehen Sie bitte auf der Montageanleitung in Schritt 2.1 – 2.2 – hier wird Ihnen gezeigt, welche zusätzlichen Höhen Sie bei der Füllungshöhe abziehen müssen. - Welche Türfüllungen kann ich einsetzen, wenn ich die Füllungen von Hibitaro nicht dazu bestellen möchte?
Hier können Sie Holz in 8-10 mm einsetzen. Für Holz in 8 mm benötigen Sie zusätzlich die 2 mm Ausgleichsdichtung, welche Sie im passenden Zubehör finden.
Passende Holzfüllungen gibt es in Baumärkten oder im Holzfachhandel.
Ebenfalls können Sie Glas in 4 oder 6 mm einsetzen. Hierfür benötigen Sie die entsprechende Glasdichtung im Zubehör.
Gläser erhalten Sie beim Glaser vor Ort. - Montage der Schiebetüren
Nachdem Sie die Profile und Ihre gewünschte Türfüllung gemäß Ihrer Maße passend zugeschnitten haben, können Sie die Schiebetüren nun ganz einfach zusammenbauen. Hierfür nutzen Sie einfach die beigelegte Montageanleitung. Zudem können Sie sich online auch unser Montagevideo anschauen.
Falls Sie Rückfragen haben sollten, kontaktieren Sie uns gerne. Wir sind für Sie da und helfen Ihnen.
In dem Bausatz sind auch Dachschrägenhalterungen enthalten. Mit diesen Halterungen können Sie die obere Laufschiene direkt an eine Dachschräge anbringen. Die Halterungen sind justierbar, sodass Sie die Schiene an jede Dachschräge in das Lot bringen können.
Die 1-läufige obere Laufschiene ist 40 mm tief und 40 mm hoch.
Die 2-läufige obere Laufschiene ist 77,8 mm tief und 40 mm hoch.
Die 3-läufige obere Laufschiene ist 118 mm tief und 40 mm hoch.
Diese Schienentiefe ist zugleich die Tiefe der gesamten Schiebetüranlage. Für Ihre Schiebetüranlage müssen Sie also eine Tiefe von 40, 78 oder 118 mm einrechnen.
Pro Flügelset sind folgende Positionen enthalten:
2 x Aufrechtes Griffprofil
1 x oberes Querprofil
1 x unteres Querprofil
2 x obere Rollen
2 x untere Rollen
2 x Positionsfedern für die Bodenschiene
1 x Wandanschlagbürste in ca. 6 Meter
1 x Schraubenset
Pro Schienenset sind folgende Positionen enthalten:
1 x obere Laufschiene in Ihrem ausgewähltem Maß
1 x Bodenschiene in Ihrem ausgewähltem Maß
Das maximale Flügelmaß beträgt: 1036 x 2700 mm. Die maximale lichte Höhe darf hier 2740 mm betragen. Die maximale lichte Breite bei 2 Flügelsets á 1036 mm sollte ca. 2043 mm betragen. (Inkl. einer Überlappung in der Mitte.)
Die Schienen und Profile können Sie problemlos mit einer Metallsäge, einer Stichsäge oder einer Kreissäge kürzen.
Eine detaillierte Montageanleitung finden Sie hier unter „Montage“. Ebenfalls liegt diese auch bei der Lieferung bei.
Wenn Sie sich die Füllungsmaße und die Profilmaße im Füllungsrechner errechnet lassen haben und Sie die Türfüllungen und Profile dementsprechend zugeschnitten haben, schieben Sie die Türfüllung in die Rahmen. Die aufrechten Griffprofile werden dann mit dem unteren und oberen Querprofil verschraubt. Anschließend werden dann die Rollen oben und unten montiert. Zum Schluss werden die Schienen angebracht und die Türen eingestellt.
Die Maße entnehmen Sie dem Bausatz-Rechner. Den Rechner finden Sie unten auf der Artikelseite. Hier tragen Sie Ihre lichten Öffnungsmaße ein und Ihnen werden die passenden Füllungs- und Profilmaße errechnet.
Mit den Positionsstoppern erhalten die Türen eine gewünschte Endposition. Die Stopper haben eine obere Öffnung wo die untere Rolle der Tür einrastet. Die Positionsfinder müssen seitlich in die Bodenschiene eingeschoben werden. Bitte beachten Sie, dass diese nur seitlich eingeschoben werden können und nicht mehr nachträglich von oben einzusetzen sind.
Ja, wir können Ihnen die Schiebetüren auch individuell auf Maß anbieten. Hierzu gehen Sie einfach in unseren Partnershop: https://masstuer.hibitaro.de/ . Hier können Sie sich Ihre Wunschschiebetüren ganz einfach konfigurieren.
Sie erhalten innerhalb von 3-4 Wochen vormontierte Türflügel bis in die Wohnung geliefert. Sie müssen hier nur noch die Schienen anbringen und die Türen einstellen.
Pro füllungsteilendes Querprofil müssen folgende Maße in der Höhe abgezogen werden:
Falls Sie oben und unten Holz einsetzen: 9 mm
Falls Sie oben und unten Glas einsetzen: 6 mm
Falls Sie oben und unten Glas und Holz einsetzen: 10,5 mm
Wenn Sie sich beispielsweise eine Füllungshöhe von 2500 mm errechnet haben, ziehen Sie hier einfach die oben genannten Millimeter ab und teilen dann durch 2. (Pro Quersprosse)
Die Türen können nachtäglich mit der unteren Rolle in der Höhe verstellt werden, ja.
Sie können die Türen zunächst einstellen. Anschließend können Sie mit der Stellschraube der unteren Rolle die Höhe anpassen.
Die Türen können bis zu 1 cm verstellt werden. Hiermit können auch Höhenunterschiede ausgeglichen werden.
Die obere Laufschiene wird mit den Halterungen an die Dachschräge befestigt. Um diese Halterungen abzudecken können Sie diese mit einer Holzleiste oder ähnlichem abdecken.
Im passenden Zubehör des Artikels finden Sie das Blendenhalter-Set inkl. Holzpaneele.
Die Blendenhalter werden auf die Laufschiene montiert und die Holzpaneele können mit einem doppelseitigem Klebeband davor gesetzt werden. Somit können Sie die oberen Spalt abdecken.
| Maße pro Beschlagset | Maße pro Schienensatz 2000 mm | Maße pro Schienensatz 3000 mm | Maße pro Schienensatz 4000 mm |
| Länge: 1415 mm | Länge: 2030 mm | Länge: 3025 mm | Länge: 4030 mm |
| Breite: 85 mm | Breite: 50 mm | Breite: 55 mm | Breite: 55 mm |
| Tiefe: 83 mm | Tiefe: 130 mm | Tiefe: 130 mm | Tiefe: 130 mm |
| Gewicht: 3,8 KG | Gewicht: 2,3 KG | Gewicht: 3,8 KG | Gewicht: 5,3 KG |
