Schiebetür-Bausatz Hängesystem für Durchgangs-Türen
HS-Komfort
Produktnummer: 10270
(2)
Für Durchgänge als Zimmertürenersatz geeignet
Für Holz 18-40 mm geeignet
Rollen und Schiene inkl. Blende in 2/2,5 m enthalten
Ohne Türfüllung
1. Welche lang soll die Schiene inkl. Blende sein?
2. Welche Blendenfarbe möchten Sie wählen?
3. Wie soll die obere Laufschiene montiert werden?
4. Benötigen Sie ein Wanddistanzprofil?
So einfach geht`s!
1
Bestellung
Stellen Sie sich den Hängeschiebetürenbausatz oben ganz einfach individuell zusammen und bestellen Sie bequem online.
2
Maße berechnen
Mit dem Bausatzrechner und der Montageanleitung können Sie sich die Plattenmaße gemäß Ihrer Durchgangsmaße berechnen lassen.
Empfohlenes Zubehör (11 Artikel)
Produktinformationen
Produktinfos
Montage
Packinfos
Lieferumfang
FAQ
Bausatz-Rechner
Technische Daten - HS-Komfort
| Durchgangstür, Zimmertürersatz (Beidseitige Ansicht) |
Systemart | Hängesystem (Gewicht lastet oben) |
Untere Führung | Führungszapfen welcher vor und hinter der Tür auf den Fußboden aufgeschraubt wird |
| Inkl. Schiene + Abdeckblende, Rollenbeschläge inkl. Aufhängung und Bodenführungen |

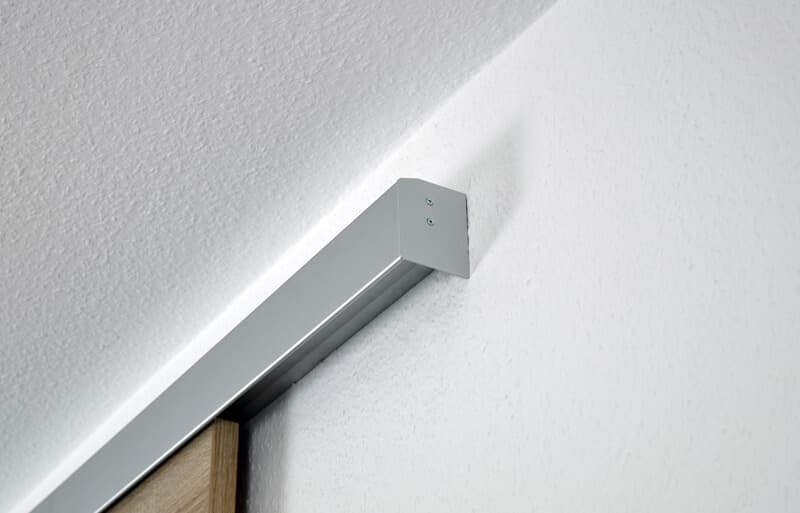

| Obere Laufschiene Wandmontage: 38 x 40 mm (BxH) |
Schienen- und Profilfarbe | Aluminium eloxiert (Auf Anfrage auch in Schwarz oder Weiß möglich) |
Schienenlänge | 2000 oder 2500 mm |
Geeignete Holzstärke | 18-40 mm |
Empfohlene Holzart | Beschichtete Spanplatte oder MDF Füllung |
Höhe Oberkante obere Laufschiene | Höhe des Türblattes + 70 mm |
Montageart | Wandmontage, Wandmontage inkl. Distanz und Deckenmontage |
Tragkraft | 100 Kg pro Türflügel |
Gewicht | 755 x 2035 mm = 26,50 Kg |
Rahmenloser Schiebetürbausatz als Zimmertürenersatz
Sie erhalten hier die Laufschiene inkl. Abdeckblende in 2000 oder 2500 mm, die Rollenbeschläge inkl. Aufhängung und die untere Bodenführung.
Bringen Sie Ihre Platten zum rollen!
Wie gehe ich am besten vor? (Von Planung bis Montage)
Aufmaß
Messen Sie zunächst Ihren Durchgang, welchen Sie mit Ihrer Schiebetür abdecken möchten. Wir empfehlen die Öffnung jeweils an 3 Stellen zu messen. Sie müssen sich jeweils nach dem kleinsten Maß richten.
Denken Sie daran, dass die Schiebetür links und rechts etwas überlappen sollte.Bestellung:
Sie können sich oben den Bausatz individuell zusammenstellen und bestellen.
Folgende Auswahlmöglichkeiten haben Sie hier:
- Länge der Schiene
- Montageart der oberen Laufschiene - Wandmontage oder Deckenmontage
- Mit oder Ohne Wanddistanzprofil (Bei Wandmontage)
Optional können Sie noch passendes Zubehör dazu bestellen.Welche Türfüllungen kann ich einsetzen und wo bekomme ich sie her?
Sie können hier Holzfüllungen jeglicher Art (Spanplatte, MDF etc.) mit einer Stärke von maximal 40 mm einsetzen.
Wir bieten diesen Bausatz auch mit einer Holzfüllung auf Maß an.
Die Artikelnummer lautet hierfür: 10181
Hier ist die Holzfüllung in 25 mm Stärke auf Maß enthalten.
Alternativ gibt es passenden Füllungen auch im Baumarkt oder im Holzfachhandel.Wie muss ich meine Füllung gemäß meiner Öffnungsmaße zuschneiden?
Sie finden oben auf der Artikelseite den Bausatz Rechner. In diesem Rechner können Sie Ihre lichten Maße eintragen und Ihnen werden die Zuschnitts-Maße für die Füllungen berechnet.Montage
Sie müssen nun die Laufschienen anbringen, die Bodenführung montieren, die Rollenbeschläge einsetzen und die Tür einhängen.
Im Reiter "Montage" finden Sie hierzu eine passende Montageanleitung und ein Montagevideo.
Bei Rückfragen können Sie uns gerne jederzeit kontaktieren.
Montagevideo und -anleitungen - HS-Komfort
Packstücke - HS-Komfort
Für die ausgewählte Produktvariante erhalten Sie 1 Packstück(e) mit den angegebenen Maßen und Gewichten.
Packstück 1
L: 2200 mm
B: 60 mm
T: 140 mm
3.78 kg
Lieferumfang pro Bausatz:
- 1 x obere Laufschiene in 2000 oder 2500 mm
- 1 x Abdeckblende für Laufschiene in 2000 oder 2500 mm
- 1 x seitliche Abdeckklappen links und rechts
- 2 x Laufwagen inkl. Aufnahmebeschlag
- 2 x Positionstopper
- 1 x Bürste für Abdeckblende
- 2 x Bodenführung
- 1 x Schraubenset
Produktfragen rund um HS-Komfort
Obere Laufschiene Wandmontage: 38 x 40 mm (BxH)
Obere Laufschiene Deckenmontage: 36 x 40 mm (BxH)
Obere Laufschiene inkl. Distanzprofil: 58 x 42 (BxH)
Zusätzliche Breite mit der Abdeckblende: 10 mm
Die Schienenlänge liegt bei 2000 oder 2500 mm
Wir rechnen hier immer Türblatthöhe + 70 mm. Hier sind die Schienen, die Aufhängung und Luft unten berücksichtigt.
Wenn Ihre Tür also zum Beispiel 2000 mm hoch ist, sollte die obere Laufschiene bei 2070 mm montiert werden.
Es handelt sich hierbei um ein Hängesystem. Das Gewicht lastet komplett oben und unten wird die Tür mit einem Führungszapfen geführt, welcher auf den Fußboden aufgeschraubt wird.
Der Zapfen wird vor und hinter die Tür geschraubt, sodass die Tür nicht zu viel Spiel erhält.
Alternativ kann unten in der Tür auch eine Nut eingefräst werden, wodrin ein Zapfen laufen kann.
Es richtet sich hier immer nach der Türstärke, welche Sie einsetzen. Je stärker die Tür, desto weniger Spaltmaß erhalten Sie.
Beispiel bei einer Tür mit einer Stärke von 25 mm:
Bei einer Wandmontage beträgt der Abstand von Hinterkante der Tür bis zur Wand ca. 7-8 mm
Bei einer Wandmontage inkl. Distanzprofil beträgt der Wandabstand ca. 20 mm
Bei einer Deckenmontage beträgt der Wandabstand ca. 6 mm (Sofern die Deckenschiene direkt unter der Decke und an der Wand montiert wird.) Sie können den Abstand dementsprechend vergrößern indem Sie die Schiene etwas weiter von Wand montieren.
Es handelt sich um Aluminium eloxierte Laufschienen und Abdeckblenden.
Auf Nachfrage ist die Verblendung auch in Weiß oder Schwarz lackiert erhältlich.

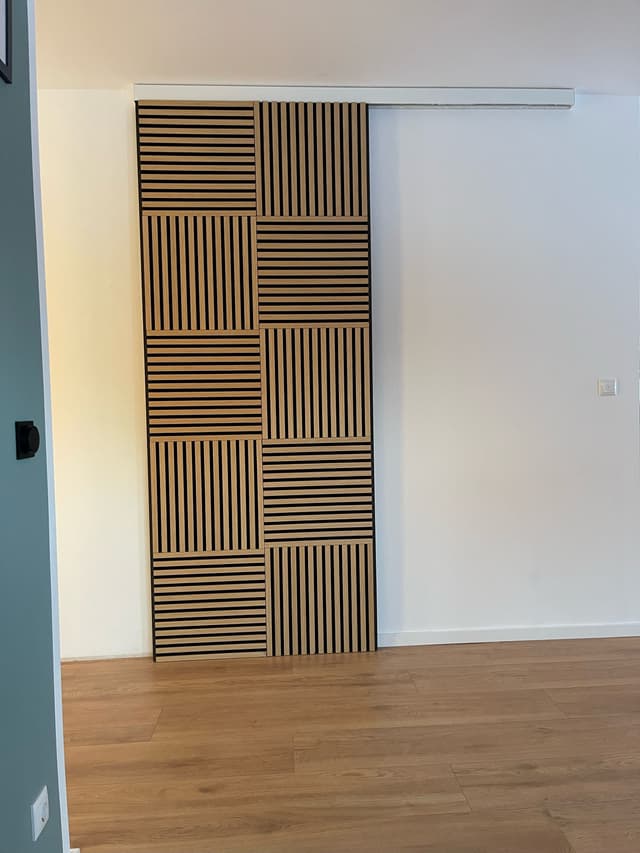

Inspirationen
